САПР United Cycle
United Cycle работает с Excel
В настоящее время реализована возможность запуска расчета созданной в United Cycle модели энергоустановки из MS Exсel. После расчета режима работы результаты автоматически также выводятся в MS Exсel. Вычисления проводятся с помощью расчетного модуля – Rechmod.exe, — моделирующего режимы работы энергоустановки вне рамках оболочки пакета United Cycle.
В отличие от реализованного ранее вызова расчета из внешней программы, где для каждой переменной, определяющей режим работы и содержащей результат расчета, приходится задавать структурированные строки исходных данных режима работы (содержат название переменной, номер элемента схемы, к которой она относится, тип переменной и пр.), здесь все проще.
Именно,

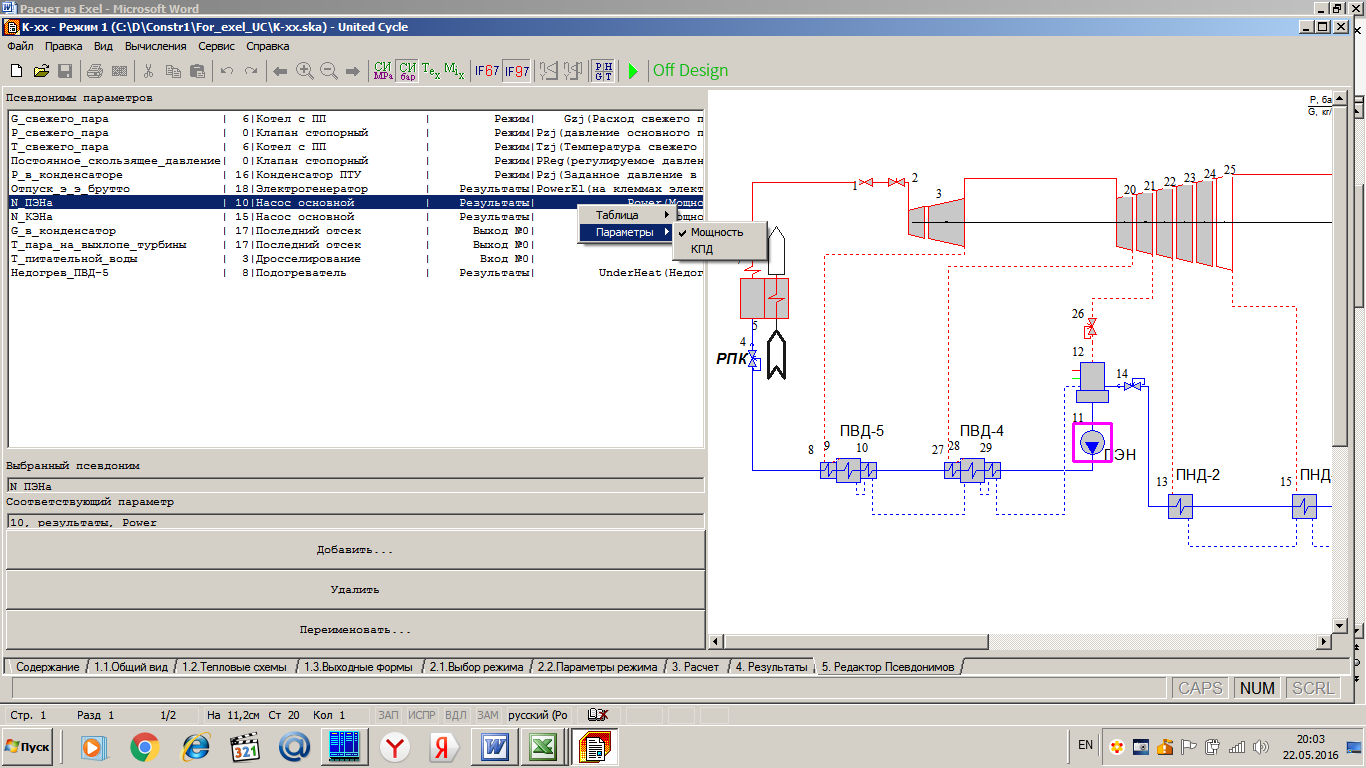

1) на закладке Псевдонимы пакета United Cycle для параметров, участвующих в дальнейшем в задании режима работы выбранной модели и выводе результатов, даются уникальные имена- Псевдонимы. В диалоге: через выбор на схеме элемента и, далее, выбор любого из стандартных параметров элемента.
2) Расчетный модуль заранее должен быть установлен на компьютере в стандартном каталоге Program Files (x86)
В отличие от реализованного ранее вызова расчета из внешней программы, где для каждой переменной, определяющей режим работы и содержащей результат расчета, приходится задавать структурированные строки исходных данных режима работы (содержат название переменной, номер элемента схемы, к которой она относится, тип переменной и пр.), здесь все проще.
Именно,
1) на закладке Псевдонимы пакета United Cycle для параметров, участвующих в дальнейшем в задании режима работы выбранной модели и выводе результатов, даются уникальные имена- Псевдонимы. В диалоге: через выбор на схеме элемента и, далее, выбор любого из стандартных параметров элемента.
2) Расчетный модуль заранее должен быть установлен на компьютере в стандартном каталоге Program Files (x86)
3) В Exсel-стандартизованном файле выбирается модель (клавиша Выбрать схему), разработанная в United Cycle, и заполняются две стандартные таблицы (в каждой из них можно добавлять-убавлять строки):
— таблица ПАРАМЕТРЫ РЕЖИМА
— таблица РЕЗУЛЬТАТЫ.
Первым столбцом таблиц является название параметра (задается пользователем). Второй столбец – Псевдоним соответствующего параметра, именно такой, какой был дан на закладке Псевдонимы в пакете United Cycle. Третий столбец заполняется только в таблице ПАРАМЕТРЫ РЕЖИМА – задаваемые значения в системе СИ (но давление в бар).
По умолчанию считается, что задаваемые данные накладываются на параметры режима под названием «1». Такой подход позволяет а) минимизировать количество изменяемых от режима к режиму параметров режима и б) отказаться от задания режима через схему (если это кажется неудобным). Ввод в других единицах измерения, контроль вводимых величин и прочее может быть решено возможностями MS Exсel, главное, чтобы параметры режима были записаны именно в таблицу ПАРАМЕТРЫ РЕЖИМА в столбец «С»
4) После нажатия клавиши Запустить расчет, модуль Rechmod.exe проводит расчет и результаты «выбрасывает» в столбец «С» таблицы РЕЗУЛЬТАТЫ. Результаты тоже приводятся в системе СИ (но давление в бар).
— таблица ПАРАМЕТРЫ РЕЖИМА
— таблица РЕЗУЛЬТАТЫ.
Первым столбцом таблиц является название параметра (задается пользователем). Второй столбец – Псевдоним соответствующего параметра, именно такой, какой был дан на закладке Псевдонимы в пакете United Cycle. Третий столбец заполняется только в таблице ПАРАМЕТРЫ РЕЖИМА – задаваемые значения в системе СИ (но давление в бар).
По умолчанию считается, что задаваемые данные накладываются на параметры режима под названием «1». Такой подход позволяет а) минимизировать количество изменяемых от режима к режиму параметров режима и б) отказаться от задания режима через схему (если это кажется неудобным). Ввод в других единицах измерения, контроль вводимых величин и прочее может быть решено возможностями MS Exсel, главное, чтобы параметры режима были записаны именно в таблицу ПАРАМЕТРЫ РЕЖИМА в столбец «С»
4) После нажатия клавиши Запустить расчет, модуль Rechmod.exe проводит расчет и результаты «выбрасывает» в столбец «С» таблицы РЕЗУЛЬТАТЫ. Результаты тоже приводятся в системе СИ (но давление в бар).
